發酵罐知識
關于Cla多聯罐系統的用戶答疑
時間：2022.06.17
由于Cla系列發酵罐的模塊化設計特點，使得它成為多聯發酵罐的不二之選。而隨著Cla多聯系統發酵罐逐漸走入市場，許多疑問也隨之產生，HOLVES 將用本篇文章為客戶進行解答。

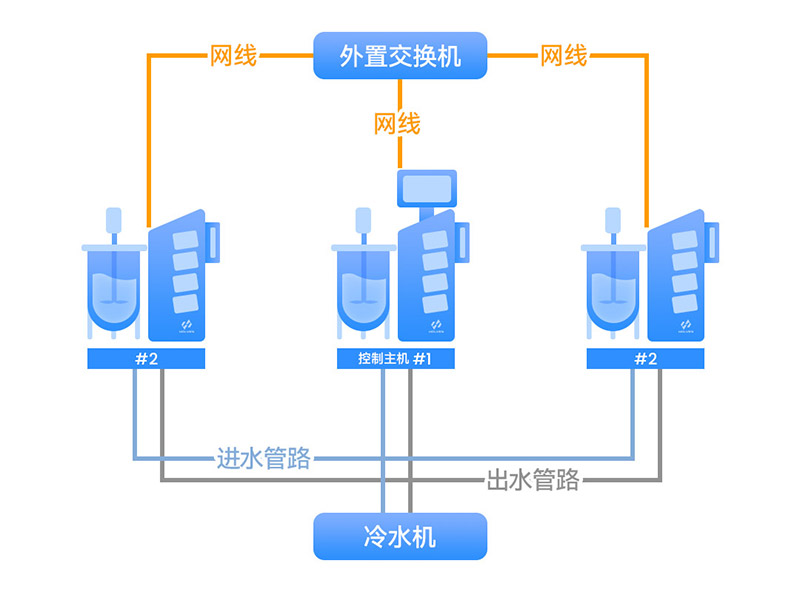

( Cla210多聯罐系統 連接示意圖 )
在發酵罐多聯系統中，總線交換機是所有機箱數據傳輸?shù)拿浇?，交換機內部的CPU會在每個端口即每臺機箱成功連接時，通過將物理地址（MAC）和端口對應，形成一張MAC表。在今后的通訊中，發往該地址的數據將僅送往其對應的端口，而不是所有的端口。
② 數據傳輸?shù)陌踩潭确浅８摺?br /> ③ 交換機的數據帶寬具有獨享性。在這樣的前提下，在同一個時間段內，交換機就可以將數據傳輸?shù)蕉鄠€(gè)機箱之間。
① 單罐系統配置10寸觸摸屏，多聯系統配置14寸觸摸屏，這個尺寸大小是根據其中的系統固定的，無法進行更改；
② 單罐系統內置交換器，而多聯系統還需要增設外置交換器用于數據的傳輸。
單罐如何變成多聯罐：
如果客戶購買了多臺Cla210單罐系統，在后續的使用中希望把其改為多聯系統使用，需要專業的工程師上門改裝，另增設多聯系統的14寸觸摸屏總控，與一個外置的交換器進行數據傳輸。
多聯系統如何變?yōu)閱喂蓿?/span>
客戶購買了多聯系統后需要更換為單罐系統，需要聯系HOLVES專業工程師，上門將每臺機箱上增設10寸觸摸屏，取消外置交換器，并將部分線路重新改裝。
綜上，根據不同客戶的不同需求，Cla系列都可以靈活適用，但必須要HOLVES專業的工程師進行操作。
( 圖例為Cla三聯罐系統 主控界面 )
需要單個進行參數細節調控或者其他功能，可以展開具體的單罐操縱界面，如圖下所示。
( Cla多聯系統 控制選擇界面 )

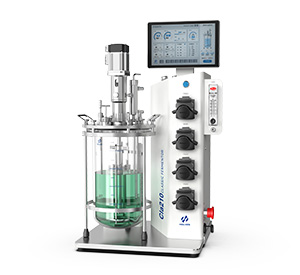

( Cla210系列發酵罐的多聯系統呈現 )
疑問一：多聯罐系統究竟如何連接？

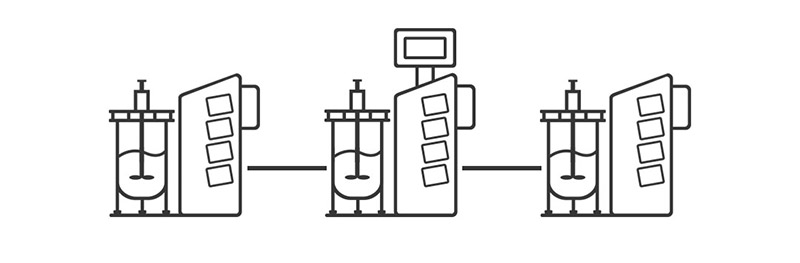

Cla多聯系統是類似搭積木的方式，將功能模板與機箱、罐體進行聯合。每個罐體的參數監測電極線與機箱連接，另外置交換機通過網線將每個機箱連接，進行數據傳輸、控制，由其中一臺機箱配置14寸HMI進行總控。( Cla210多聯罐系統 連接示意圖 )

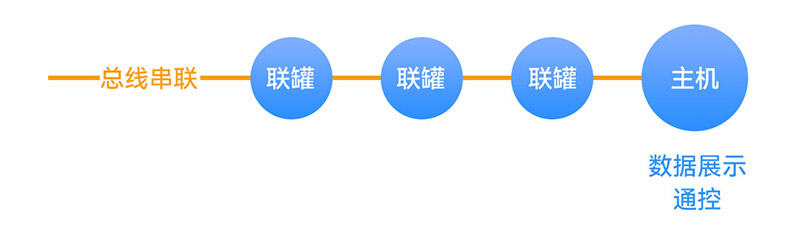

疑問二：總線是什么？
總線是一種描述電子信號傳輸線路的結構形式，是一類信號線的集合，是子系統間傳輸信息的公共通道。通過總線能使整個系統內各部件之間的信息進行傳輸、交換、共享和邏輯控制等功能。疑問三：Cla多聯系統使用哪種控制網絡？
目前，在工控領域，應用最廣泛的是工業以太網技術和工業現場總線技術?；诋a(chǎn)品的強度、適用性以及實時性、可互操作性、可靠性、抗干擾性、本質安全性等方面的需要，我們的Cla多聯系統選擇了工業以太網總線技術中非常具有影響力的西門子PROFINET協議。在發酵罐多聯系統中，總線交換機是所有機箱數據傳輸?shù)拿浇?，交換機內部的CPU會在每個端口即每臺機箱成功連接時，通過將物理地址（MAC）和端口對應，形成一張MAC表。在今后的通訊中，發往該地址的數據將僅送往其對應的端口，而不是所有的端口。

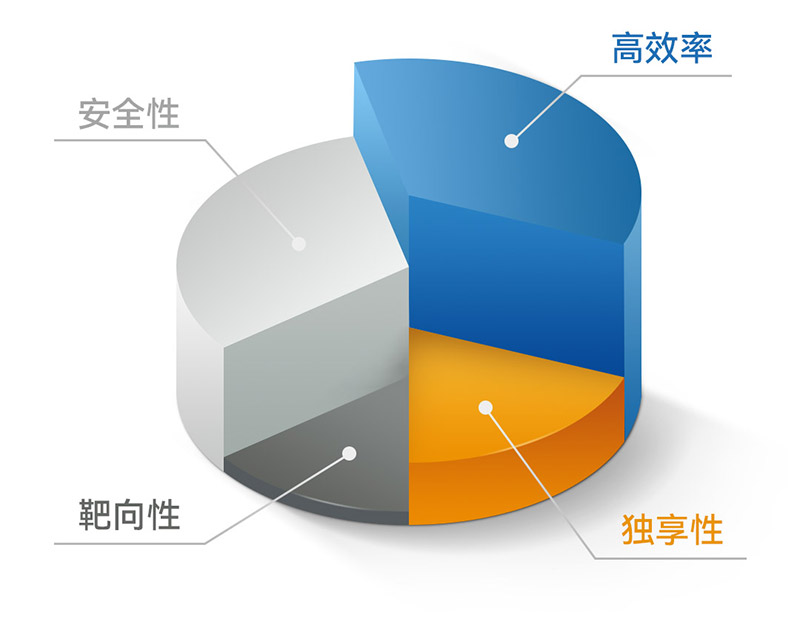

疑問四：以太網總線設計的優點是什么？
① 交換機有帶寬很高的內部交換矩陣和背部總線，并且這個背部總線上掛接了所有的端口，通過內部交換矩陣，就能夠把數據包直接而迅速地傳送到目的機箱而非所有機箱，這樣就不會浪費網絡資源，從而產生非常高的效率。② 數據傳輸?shù)陌踩潭确浅８摺?br /> ③ 交換機的數據帶寬具有獨享性。在這樣的前提下，在同一個時間段內，交換機就可以將數據傳輸?shù)蕉鄠€(gè)機箱之間。
疑問五：多臺Cla210單罐可以并聯使用嗎？Cla多聯罐系統可以拆分為單罐使用嗎？
在這個問題的答案之前，需要知道單罐與多聯系統的其中兩個特殊性：① 單罐系統配置10寸觸摸屏，多聯系統配置14寸觸摸屏，這個尺寸大小是根據其中的系統固定的，無法進行更改；
② 單罐系統內置交換器，而多聯系統還需要增設外置交換器用于數據的傳輸。
單罐如何變成多聯罐：

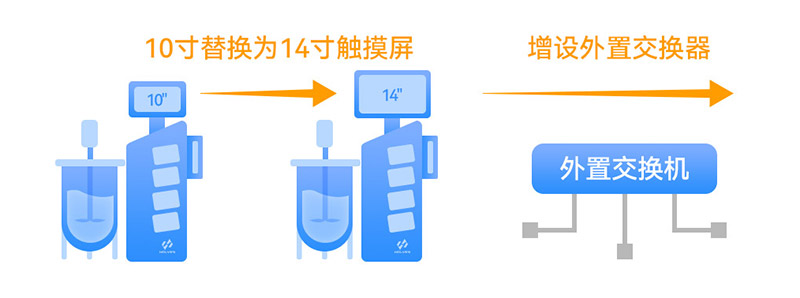

如果客戶購買了多臺Cla210單罐系統，在后續的使用中希望把其改為多聯系統使用，需要專業的工程師上門改裝，另增設多聯系統的14寸觸摸屏總控，與一個外置的交換器進行數據傳輸。

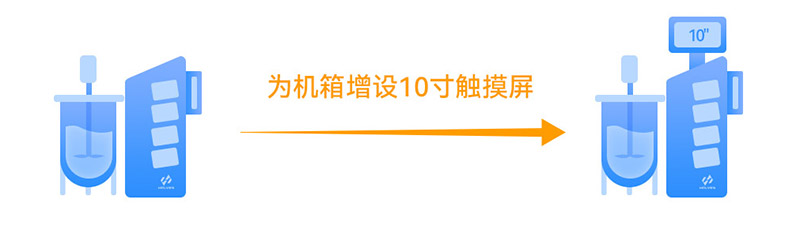

客戶購買了多聯系統后需要更換為單罐系統，需要聯系HOLVES專業工程師，上門將每臺機箱上增設10寸觸摸屏，取消外置交換器，并將部分線路重新改裝。
疑問六：多聯系統功能界面與單罐功能界面的不同？

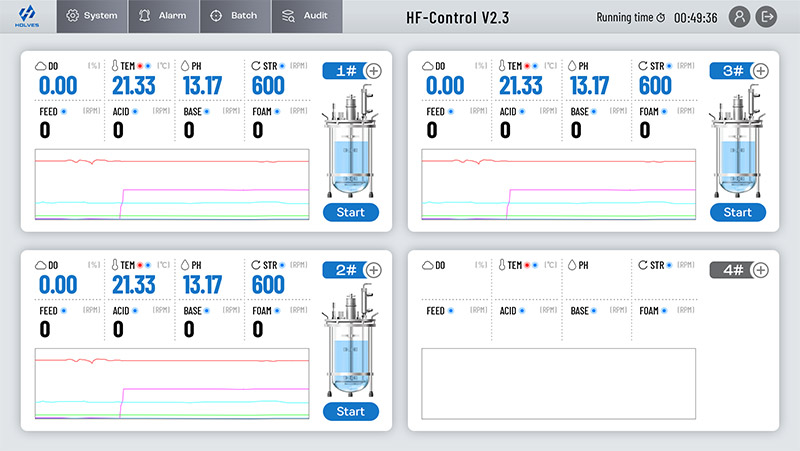

多聯罐的主控界面如下圖所示，所有罐體的主要參數數據都會在總界面顯示，方便監控。( 圖例為Cla三聯罐系統 主控界面 )
需要單個進行參數細節調控或者其他功能，可以展開具體的單罐操縱界面，如圖下所示。

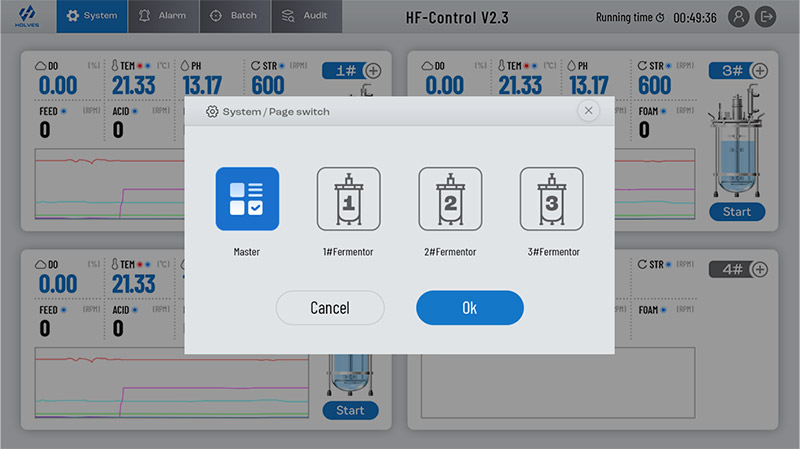

( Cla多聯系統 控制選擇界面 )

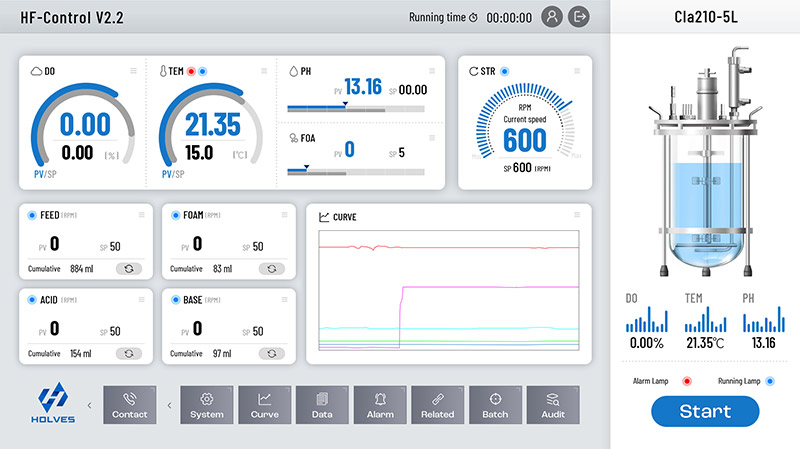

( Cla單罐控制界面 )
以上為霍爾斯Cla系列發酵罐，多聯系統的相關問題解答，如有其他疑問，可與我們聯系，霍爾斯將為您解答。
